Rysunek przedstawia schemat ideowy instalacji domofonowej w domu jednorodzinnym z dwoma słuchawkami połączonymi równolegle. Przyciśnięcie przycisku w panelu rozmównym KR przy bramie powoduje włączenie sygnału wywołania w obu unifonach jednocześnie. Rozmowa z osobą przy bramie moze być prowadzona z dowolnego aparatu (unifonu).
Do instalacji domofonowej wewnątrz budynku ( zasilacz - unifon ) używamy kabli teletechnicznych np. YTDY 6x0,5. Do instalacji domofonowej na zewnątrz budynku ( kaseta KR - zasilacz ) należy użyć przewodu o takim samym przekroju jak wewnątrz. Przewód musi być przystosowany do położenia w ziemi. Ilość żył obliczamy w/g wzoru 7 + n, gdzie n jest liczbą abonentów (mieszkań).
Nie radzę kłaść w ziemi kabla teletechnicznego YTDY w białej izolacji (nawet gdy jest umieszczony w rurkach PCV). Po roku namoknie i pojawią się zwarcia między żyłami.
Na rysunku zasilacz został umieszczony na EURO szynie w skrzynce rozdzielczej ( wymaga zasilania 220V ). Jeżeli umieścimy zasilacz w innym miejscu musimy pamiętać aby doprowadzić również zasilanie 220V.

Schemat połaczeń instalacji domofonowej

Rysunek przedstawia schemat połączeń instalacji domofonowej w domu jednorodzinnym: zasilacz uniwersalny, kaseta KR 1, unifon Urmet 1131, zaczep.
Opis łączówek: Unifon Urmet 1131: 1-Słuchawka, CA-wywołanie, 2-Mikrofon, 6-Masa, 9-Wyzwolenie zaczepu
Panel rozmówny KR: GK-Głośnik, Masa, M-Mikrofon, 1-wywołanie, SG-sygnał wywołania.
Po podłączeniu domofonu w/g schematu jak powyżej należy dokonać regulacji poziomu głosności w unifonie oraz w panelu rozmównym. Obie regulacje dostępne są w zasilaczu domofonowym.

Równoległe łączenie unifonów Urmet


Rysunek przedstawia równoległe połączenie 2 unifonów Urmet 1131. Takie połączenie stosujemy wtedy gdy chcemy aby dzwoniły jednocześnie, po przyciśnięciu jednego przycisku wywołania w kasecie rozmównej KR. Równolegle można łaczyć maksymalnie trzy unifony.
Przewody łączymy do zacisków zasilacza (oprócz 1): MU-mikrofon unifonu, SU-słuchawka unifonu, 1-wywołanie w kasecie KR, - masa, KE-wyzwolenie zaczepu.

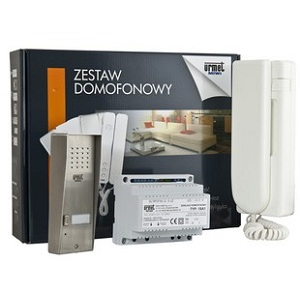

Przykładowe zestawienie urzadzeń do instalacji domofonowej w domu jednorodzinnym: zasilacz uniwersalny, kaseta KR 1, unifon Urmet 1131, zaczep.


Schemat ideowy instalacji domofonowej w domu dwurodzinnym


Zasadnicza różnica w instalacji domofonowej w domu dwurodzinnym a jednorodzinnym polega na tym, że przewody ciągniemy od zasilacza domofonowego do każdego unifonu oddzielnie. Taka konfiguracja instalacji zabezpieczy lokatora w mieszkaniu B przed utratą łączności z bramą w przypadku rozłączenia unifonu w mieszkaniu A np. podczas remontu, dewastacji aparatu. Zmieni się również ilość żył w kablu między bramą a zasilaczem. Korzystając ze wzoru 7+n (gdzie n=2-mieszkania) ilość żył = 9. Kładziemy przewód 10 żyłowy. Taką samą zasadę stosujemy przy instalacjach domofonowych w domach wielorodzinnych i blokach.

Schemat połaczeń instalacji domofonowej w domu dwurodzinnym


Rysunek przedstawia schemat połączeń instalacji domofonowej w domu dwurodzinnym: zasilacz uniwersalny, kaseta KR 2, unifon Urmet 1131 szt.2, zaczep.
Opis łączówek: Unifon Urmet 1131: 1-Słuchawka, CA-wywołanie, 2-Mikrofon, 6-Masa, 9-Wyzwolenie zaczepu
Panel rozmówny KR: GK-Głośnik, Masa, M-Mikrofon, 1-wywołanie abonent 1, 2-wywołanie abonent 2, SG-sygnał wywołania.
Po podłączeniu domofonu w/g schematu jak powyżej należy dokonać regulacji poziomu głosności w unifonie oraz w panelu rozmównym. Obie regulacje dostępne są w zasilaczu domofonowym.

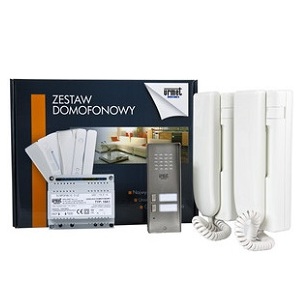

Przykładowe zestawienie urzadzeń do instalacji domofonowej w domu dwurodzinnym: zasilacz uniwersalny, kaseta KR 2, unifon Urmet 1131 szt.2, zaczep. Zobacz inne zestawy

. Schemat ideowy instalacji domofonowej w bloku


Rysunek przedstawia schemat ideowy instalacji domofonowej w bloku. Przewód łączący kasetę KR 10 z zasilaczem domofonowym składa się z 18 żył. Przewód łączący zasilacz domofonowy z puszką łączeniową na parterze składa się z 14 żył, przewód łączący puszkę łączeniową na parterze z puszką na pierwszym piętrze składa się z dwunastu żył itd. Jest to tzw. pion. W pionach cztery żyły są wspólne dla wszystkich unifonów. Są to: słuchawka unifonu, mikrofon unifonu, masa, wyzwolenie zaczepu. Żyłami, która NIE są wspólne w pionie jest wywołanie abonenta: 1, 2, 3,...10. Przewody miedzy puszką a unifonem mają 6 żył (wykorzystujemy 5).

Przykładowe zestawienie urzadzeń do instalacji domofonowej w bloku: zasilacz uniwersalny, kaseta KR 10, unifon Urmet 1131 szt.10, zaczep.

Oprócz montażu elektroniki należy w drzwiach wejściowych do bloku wymienić okucia na gałkę (z zewnątrz) i klamkę (od wewnątrz). W drzwiach wymagany jest równiez zamek ze zwykłą wkładką plus 10 kluczy dla każdego lokatora. Wskazany jest równiez montaż samozamykacza do drzwi.

Zestaw domofonowy Citoset występuje w dwóch wersjach. Wersja V1 do domu jednorodzinnego. Wersja V2 do domu dwurodzinnego. Zestaw składa się z płyty czołowej z jednym lub dwoma przyciskami (wykonanej z aluminium, podświetlanej żarówką, z miejscem na wizytówkę, całkowicie odpornej na korozję), obudowy podtynkowej, hermetycznej z uszczelką (puszka - wymiary 114x118x45), modułu rozmównego (przykręca się go od wewnątrz do płyty czołowej), zasilacza 18K (przystosowanego do mocowania na euroszynie, zasilanie 220V), jednego lub dwóch unifonów (w zależności od wersji). Unifon jest w kolorze białym z przyciskiem do zwalniania zaczepu elektromagnetycznego. Do zestawu można podłączyć równolegle dodatkowo po dwa unifony 1131 dla każdego abonenta. Instalacja: kaseta - zasilacz 10 żył, zasilacz - unifon 5 żył. Schemat połączeń dostępny jest na stronie ze schematami.
Zestaw jest dostępny w sklepie.

Zestaw domofonowy KIT2 jest zestawem do domu jednorodzinnego. Atutem tego zestawu jest to, że cała instalacja domofonowa jest dwużyłowa. W zestawie znajduje się panel domofonowy z jednym przyciskiem wywołania (wymiary kasety 172x85x54), z wbudowanym modułem rozmównym, całkowicie odporny na korozję, transformator (przystosowany do montażu na euroszynie), jeden unifon kolor biały z przyciskiem do zwalniania zaczepu elektromagnetycznego. Maksymalna odległość między transformatorem a panelem rozmównym dla przewodu o przekroju 1 mm wynosi 110 m. Dla przewodu o przekroju 0,5 mm 60 m. Schemat połączeń znajduje się na stronie ze schematami
Zestaw jest dostępny w sklepie.
